Deurveerscharnier HAWGOOD 4000-D messing 19-24 mm

(0 Reviews) Review toevoegen
111,95
Prijs per paar

Op voorraad | Direct leverbaar

Vóór 15.00 besteld, vandaag verzonden

Bestellen
  • Vóór 15.00 besteld, vandaag verzonden
  • 30 dagen recht op retour
  • Bestelling boven € 99,- gratis verzonden

Productomschrijving

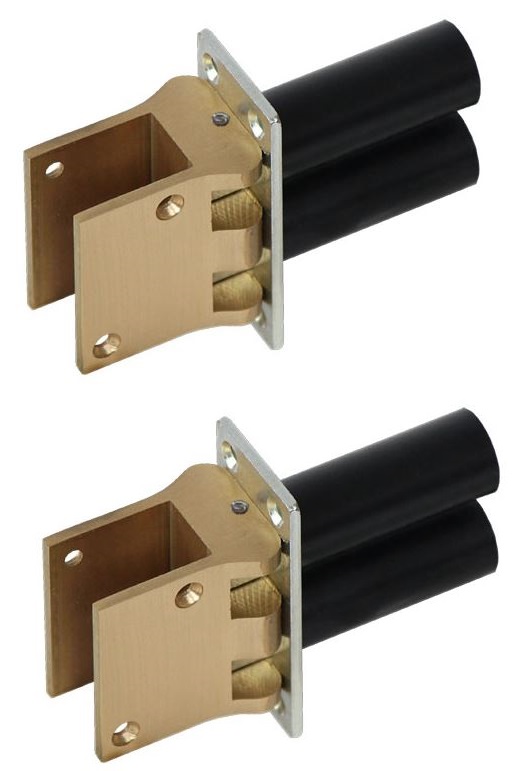

Deurveerscharnier HAWGOOD 4000-D messing 19-24 mm

Kenmerken
Geïntegreerde vastzetting in beide richtingen onder een hoek van ongeveer 90°
De deur stopt zeer snel met zwaaien en veroorzaakt daardoor weinig lawaai

Onderhoud
Om optimale prestaties en een zo lang mogelijke levensduur te bereiken, moeten de DICTATOR HAWGOOD deurveerscharnieren regelmatig worden gereinigd en moeten alle bewegende en roterende delen worden gesmeerd.

Uitvoeringen
Dikte van de deur: type 4000 is bedoeld voor (- 24) mm dikke deuren.
Afwerking: voor architectonische veeleisende oplossingen zijn de schoenen gemaakt van messing (gepolijst of vernikkeld).
De slijtvaste kunststof (lichtgrijs of zwart) is net zo hoogwaardig, duurzaam en betaalbaar.
Veerkracht: afhankelijk van het aantal veren (E = 1 veer, D = 2 veren)


Merk: Dictator
Materiaal: messing gelakte schoen, staal verzinkte plaat;
Dikte van de deur: 4000: 19 mm (max. 24 mm)
Openingshoek: max. 100°
Vastzetting: op ongeveer 90°









Selectiecritiria

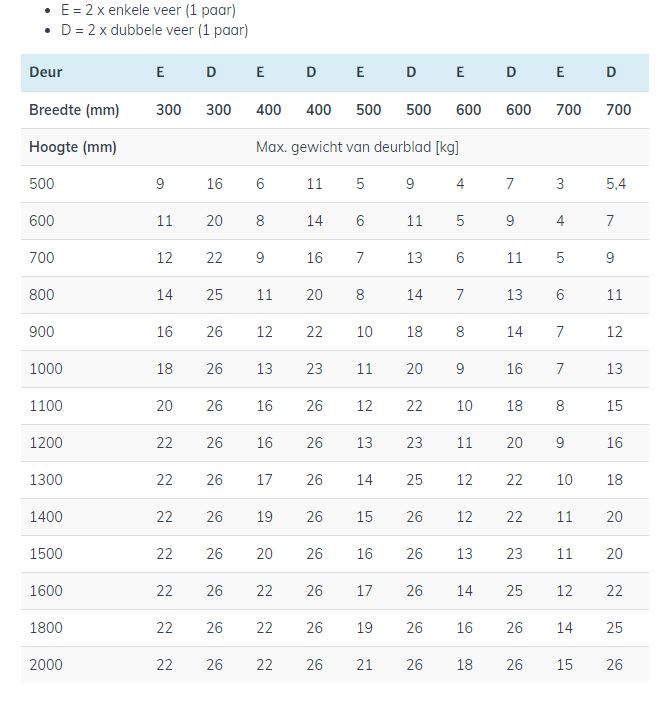

Met behulp van deze tabel kunt u de juiste maat van de deurveerscharnier bepalen, afhankelijk van de breedte, de hoogte en het gewicht van de deur. Over het algemeen gebruikt u per deur een paar van het type “E” of “D”.
Voor deurveerscharnieren type 4000 of 4500 is het maximale deurgewicht 26 kg.
E = 2 x enkele veer (1 paar)
D = 2 x dubbele veer (1 paar)
(Zie tabel in de afbeeldingen!)

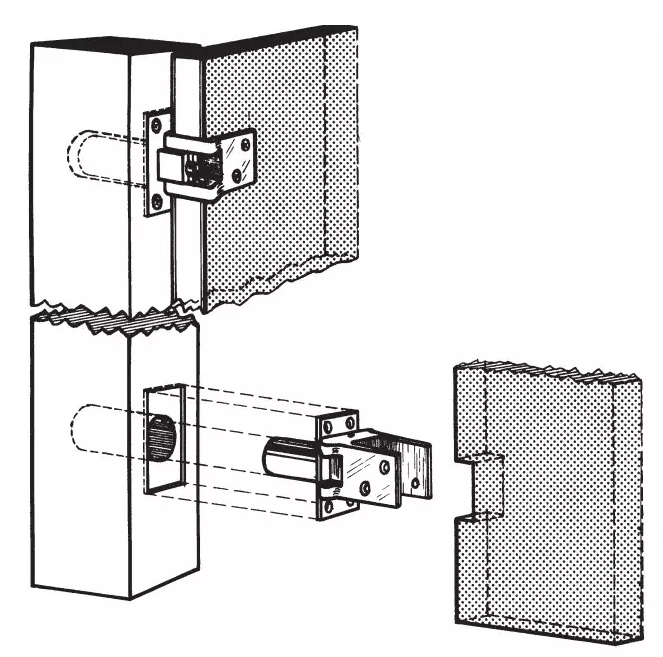

Montage

Per deur zijn er minstens twee scharnieren nodig. Deze moeten ca. 60 mm onder de bovenrand of boven de onderrand van het deurblad worden gemonteerd.

Boor eerst een gat voor de veerbuis in het kozijn: diameter 24 mm, diepte ca. 60 mm. Het gat moet in het midden van het kozijn worden gecentreerd en nauwkeurig onder een hoek van 90° ten opzichte van de rand worden geboord.

Vervolgens markeert u de afmetingen van de bevestigingsplaat op het kozijn en plaatst u het scharnier van de deurveerscharnier in het gat. Zorg ervoor dat er rondom de kunststofbuizen ruimte is, anders kan de veer in de kunststofbuis niet goed werken. De plaat moet ook evenwijdig aan de rand van het kozijn zijn. Verwijder de deurveerscharnier en hak de afgetekende bevestigingsplaatjes (3 mm dik) uit het deurkozijn, zodat de bevestigingsplaat gelijk ligt met het deurkozijn. Boor nu de bevestigingsgaten, plaats het scharnier van de deurveerscharnier in het gat en schroef de plaat op het kozijn.

BELANGRIJK: de schoen moet precies in een rechte hoek met het kozijn worden geplaatst om ervoor te zorgen dat de deur volledig sluit.

Hawgood 4000 en 4500 montageBevestig de schoen aan het deurblad: plaats het deurblad op de gewenste hoogte tegen het kozijn (plaats eventueel een blokje hout eronder om de juiste hoogte te bereiken) en druk het tegen de schoenen zodat u de exacte hoogte kunt markeren waar de schoenen moet komen te zitten.

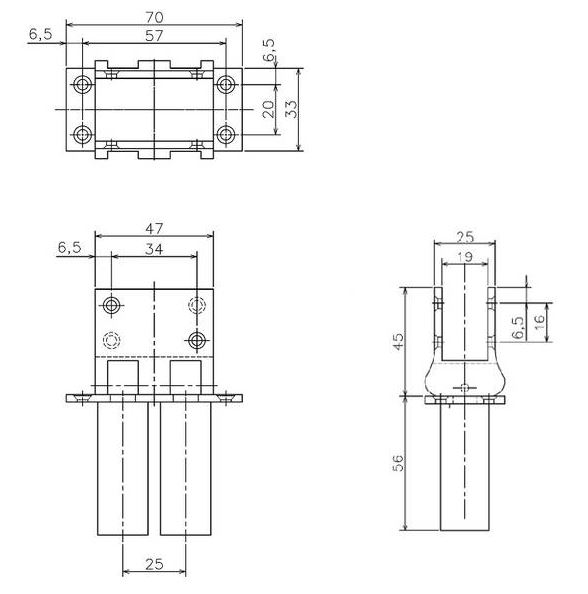

Grootte van uitsparing:
4000E/4500E ongeveer 24 x 14 mm
4000D/4500D ongeveer 47 x 14 mm

Als het deurblad dikker is dan de binnenmaat van de schoen, moet het deurblad aan beide zijden evenveel worden verkleind tot de noodzakelijke dikte.

Steek de deur in de schoenen en boor de bevestigingsgaten. Zorg ervoor dat de bevestigingsschroeven stevig in de deur zijn geschroefd.

LET OP:

Als de gaten voor de bevestiging van de schoen aan de deur niet precies in het midden van de gaten in de schoen passen, kan de schoen een beetje kromtrekken als hij wordt aangedraaid en vast komen te zitten tegen de veerpen.
Deuren die meer dan 100° kunnen worden geopend, moeten bovendien worden voorzien van een mechanische deurstop of iets dergelijks.

Specificaties

Productnummer DC3615170
EAN 8717703540413
