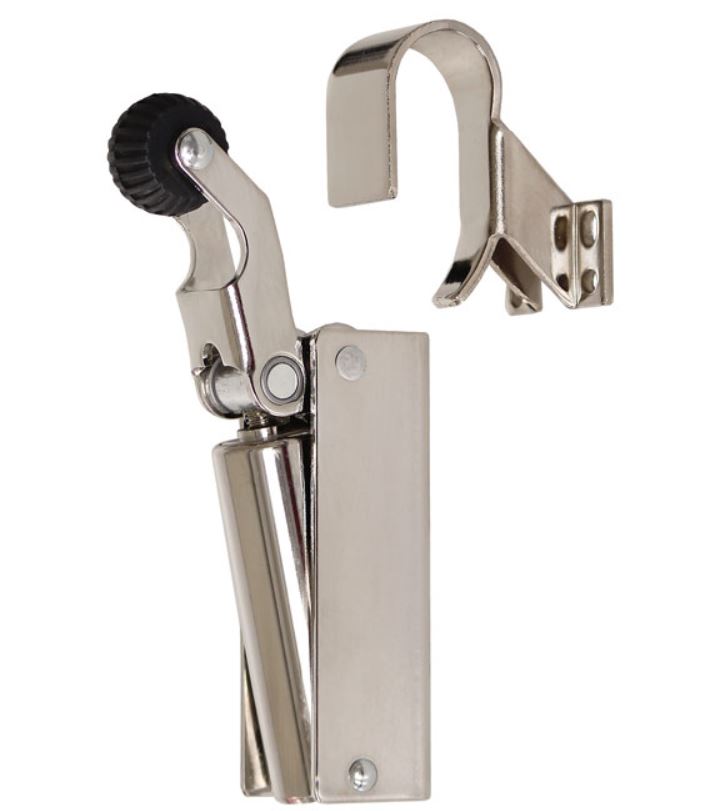

Dictator deuropvanger 1000 nikkel met Haak 1009

Productomschrijving

Dictator deuropvanger 1000 nikkel met Haak 1009

Kenmerken
Dictator deuropvangers vangen dichtslaande deuren op het laatste moment geruisloos op en houden deze stevig gesloten.

Eigenschappen
Cilinder is zichtbaar
Staal vernikkeld
Sluitkracht 50 N

Montagemogelijkheden
Haak 1009 (zie afbeelding 2)
hoge haak (standaard) voor ongeveer gelijkliggende (stompe) deu-ren. Ook geschikt voor deuren met een opdek tot 14 mm.
Technische gegevens:

Montage

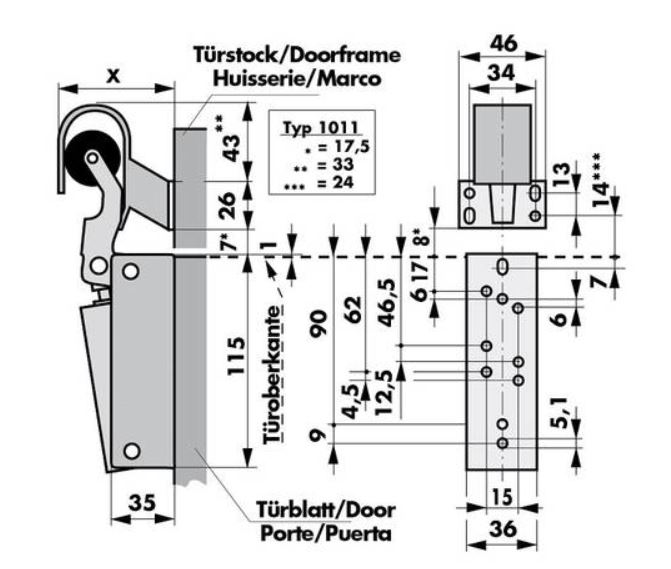

De Dictator deuropvanger type 1000 wordt verticaal en ongeveer in het midden van het deurblad gemonteerd. De bovenrand van de behuizing moet ongeveer 1 mm van de bovenrand van het deurblad uitsteken. Zie tekening (afbeelding 3).

Eerst bevestig je de behuizing aan het deurblad met een schroef door het langwerpige gat en lijn je deze uit. Daarna kan je hem vastzetten met de andere schroeven. Tot slot bevestig je de cilinder in de behuizing met de bout.

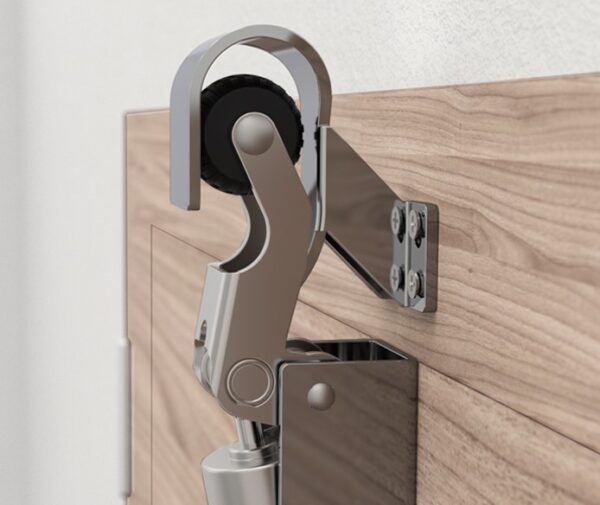

De haak wordt op het kozijn bevestigd op zo’n manier dat de rubberroller gecentreerd binnenkomt. De haak zit op de juiste hoogte als de rubberroller op de gebogen hendel net de voorkant van de haak raakt bij het sluiten.
