Dictator Poortsluiter DIREKT 150 antraciet

Productomschrijving

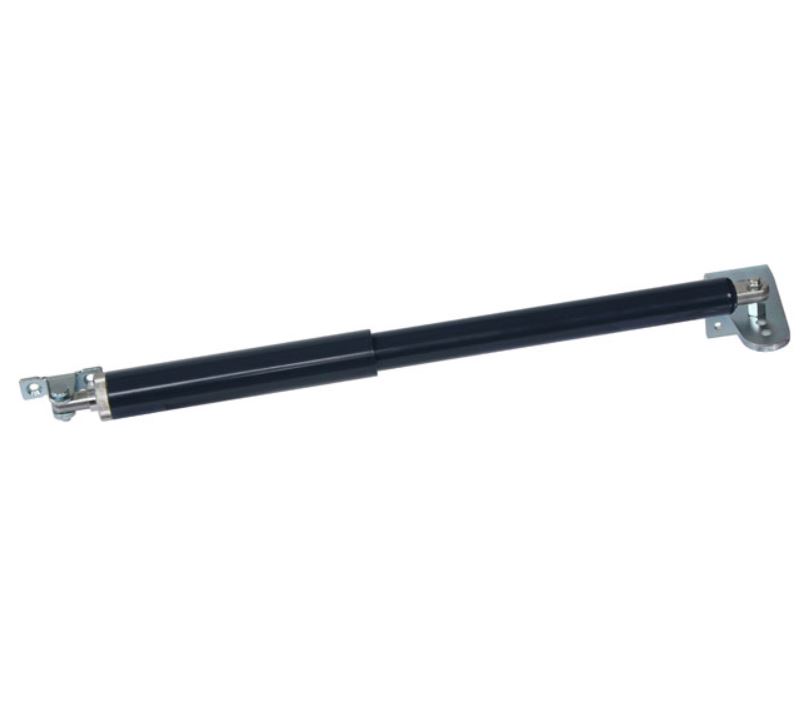

Dictator Poortsluiter DIREKT 150 antraciet

Sluit deuren en poorten betrouwbaar en veilig – zo snel of langzaam als u wilt

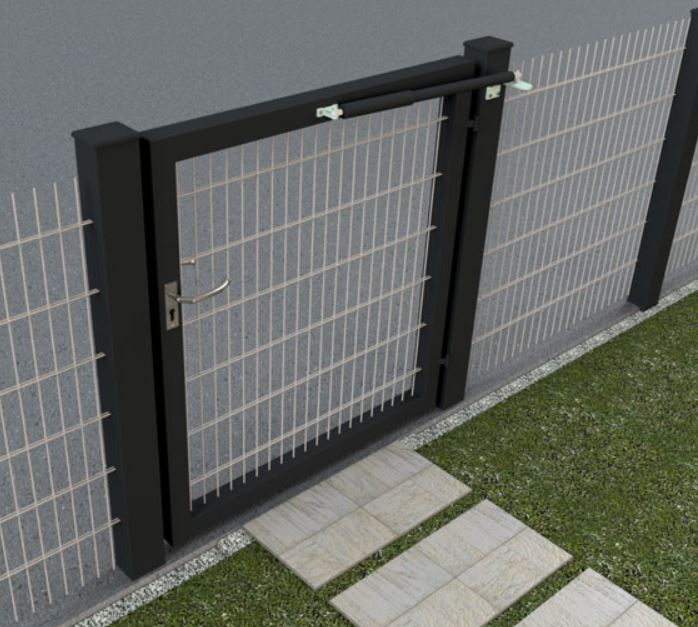

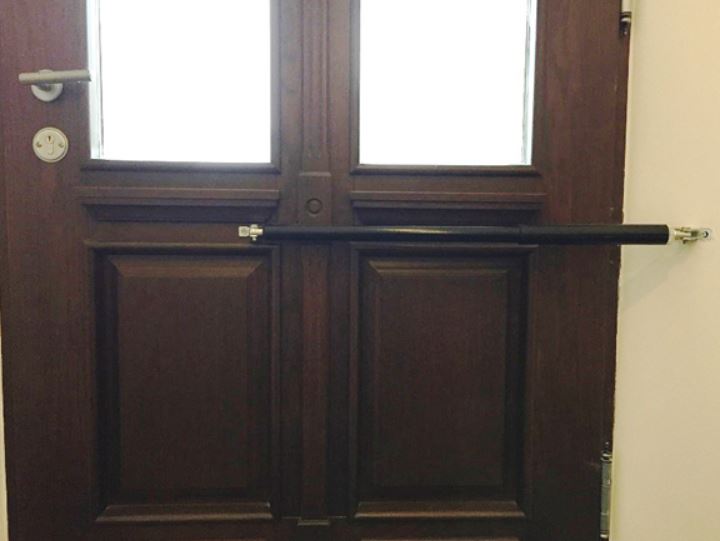

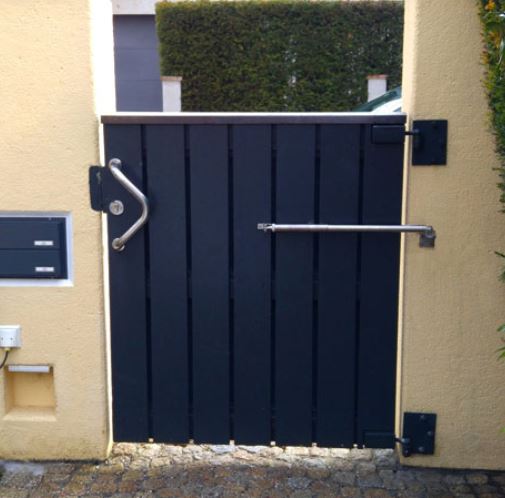

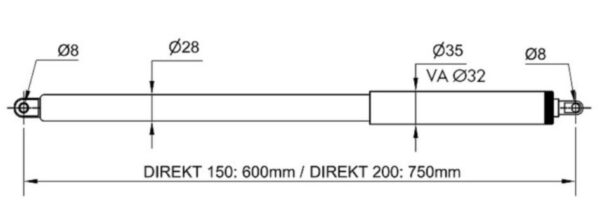

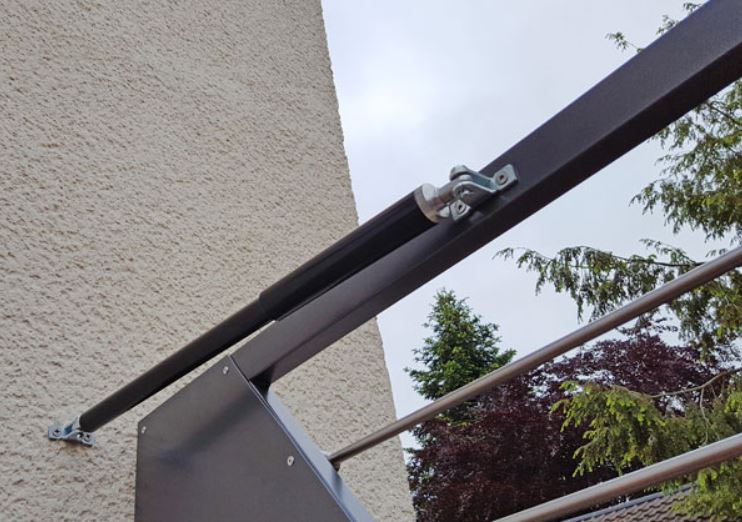

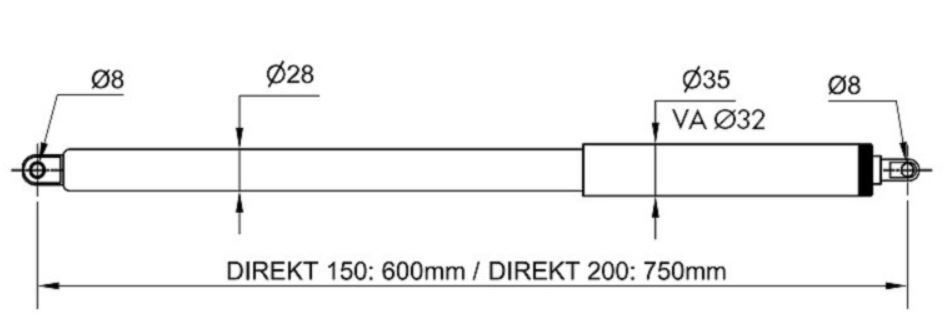

Montage voorbeelden en maat tekeningen bekijk ALLE afbeeldingen!

Kenmerken
Veelzijdig te gebruiken op poortvleugels tot 1500 mm breedte en 80 kg gewicht.
Eenvoudig achteraf te installeren dankzij de vele montagetoebehoren die veel verschillende bevestigingsmogelijkheden mogelijk maken.
Door de continue demping en het veilig sluiten zonder vergrendeling biedt het een effectieve bescherming van de persoon.

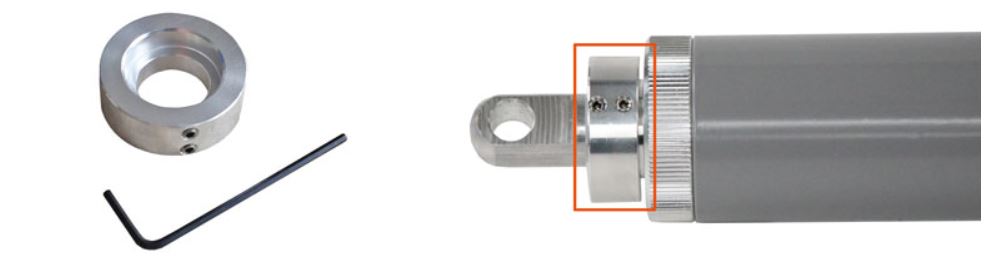

Sluitsnelheid traploos instelbaar.

Functie
De Dictator deursluiter DIREKT werkt direct op de deurvleugel zonder koppeling of geleiderail. Hij wordt met een uiteinde aan de deurpost of het deurkozijn en met het andere uiteinde aan de deur of poort zelf bevestigd.

Hij werkt op dezelfde manier als een gasveer. Wanneer de poort open is, d.w.z. de zuigerstang is ingetrokken, duwt de gasvulling in de deurdranger de zuigerstang weer naar buiten, waardoor de deur wordt gesloten. Dit sluitingsproces wordt gedempt door hydraulische olie in de cilinder. Het gebruik van stikstofgas in plaats van een conventionele veer maakt veel hogere sluitkrachten mogelijk. Zo sluit de poortsluiter DIREKT de deur/poort altijd betrouwbaar, ondanks de kleine diameter.

Montage:

Montage-instructies

Om te zorgen voor voldoende sluitkracht tijdens de laatste sluitmomenten moet de hoek van de DIREKT ten opzichte van de gesloten deur zo gunstig mogelijk zijn. Dit kan worden bereikt door de DIREKT in een van de gaten van de bevestigingsconsole te monteren die het verst van de paal verwijderd is.

Om een perfecte werking te bereiken, moeten bepaalde scharnierafstanden in acht worden genomen. Deze afstanden worden bepaald door rekening te houden met het type scharnier, de montagemogelijkheden van de beugel en de positie van het hek op de post.

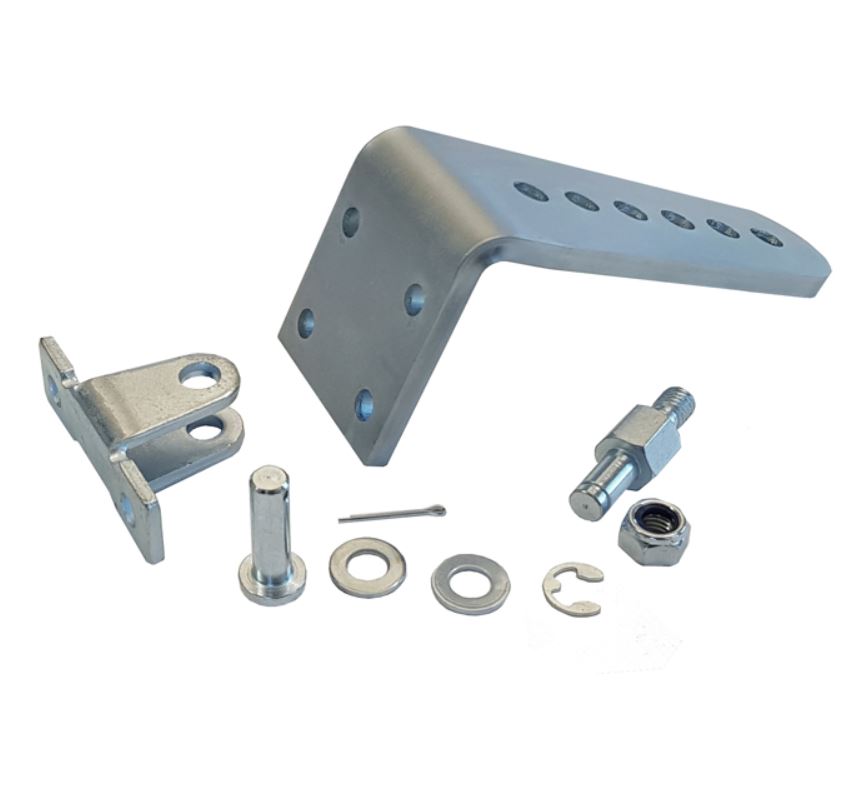

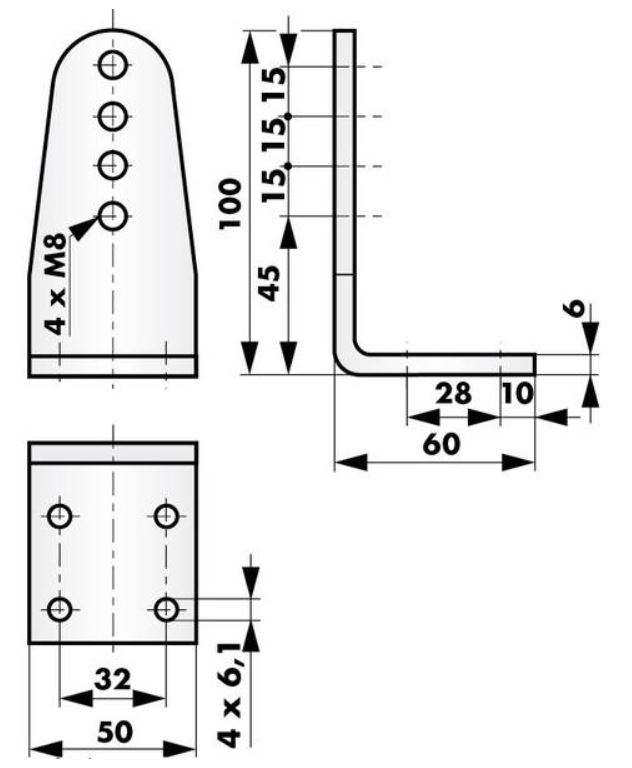

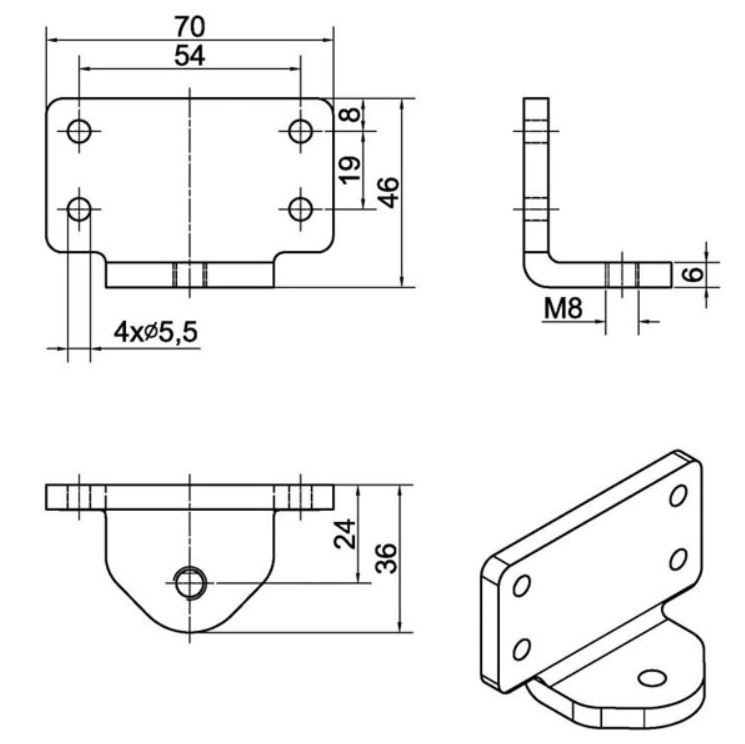

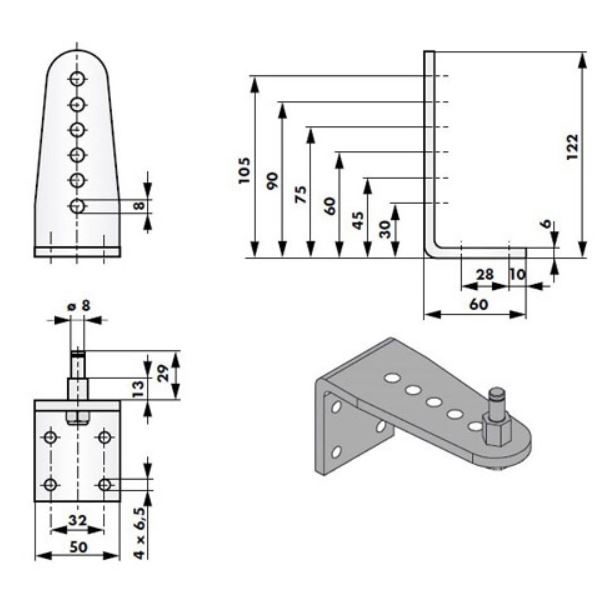

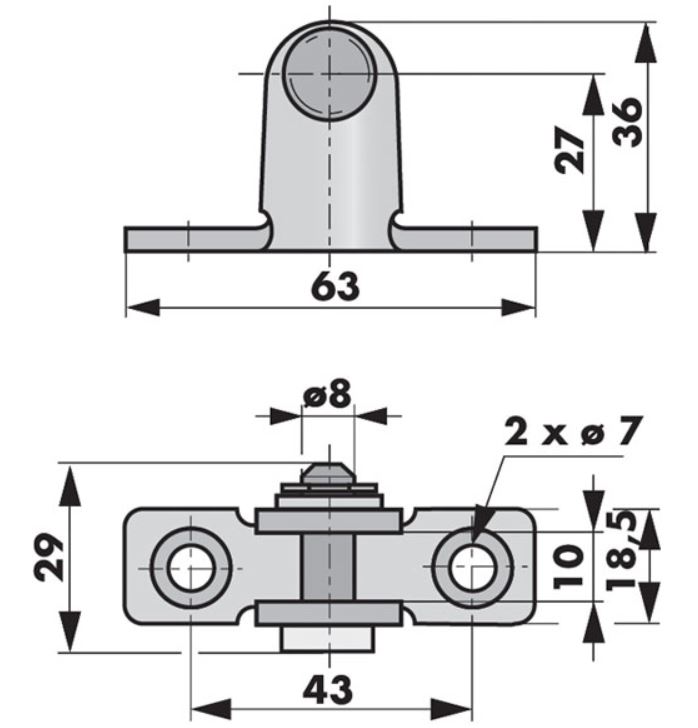

Standaard montagetoebehoren

Montage van DIREKT 150

De volgende tekeningen tonen enkele typische scharniersituaties en hun optimale inbouwmaten voor de DIREKT 150.

Voorbeeld 1: montage van de DIREKT 150 op eenzijdig gelaste toegangsdeuren (OPGELET: voor toegangsdeuren met oplopende scharnieren is een speciale uitvoering van de DIREKT deursluiter beschikbaar, met hoekscharnieren aan beide zijden en een bevestigingsconsole met schroefdraad).

Voorbeeld 2: montage van de deursluiter DIREKT 150 op toegangsdeuren met in het midden gelaste scharnieren

Voorbeeld 3: montage van de deursluiter DIREKT 150 op toegangsdeuren met schroefoogscharnieren
