Nemef gedeelde vierkantstift 4918 47/63 mm

Productomschrijving

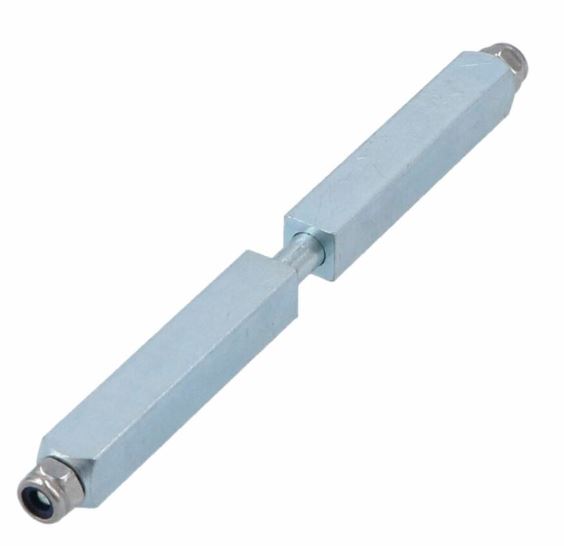

Nemef gedeelde vierkantstift 4918 47/63 mm

Gedeelde vierkante stift (8 mm), voor deurdikte 47/63 mm. Wordt toegepast bij onder andere comforte meerpuntsluiting. 4917 en/of 4918. of panieksloten.

Dit setje bestaat uit 5 delen:
2x vierkantstifthelft met doorlopend gat
as met aan beide zijden M4 schroefdraad
2x zelfborgende M4 moer
Voor de montage zijn 2 sleutels (ring- of steeksleutel met sleutelwijdte 7mm) vereist
1. Monteer het slot volgens gebruiksaanwijzing. Dit slot dient voorzien te zijn van een tussenschot in de tuimelaar.
2. Steek de as door de vierkantstifthelft met het doorlopende gat.
3. Steek dit geheel door de tuimelaar van het slot.
4. Monteer aan de andere zijde de tweede vierkantstifthelft. Zorg ervoor dat beide helften tot de aanslag in het slot zijn gemonteerd.
5. Monteer nu aan beide zijden van de as de moeren. Draai deze zodanig vast dat ze tegen de verdikking van de as aanliggen.
6. Controleer of de 2 stiften wat speling ten opzichte van elkaar hebben. Deze speling is nodig voor het goed functioneren van het slot.
7. Monteer het beslag en controleer de werking van het slot: beide krukzijden van het slot moeten onafhankelijk van elkaar werken.

Belangrijk: Deze set kan alleen goed functioneren als er gebruikt wordt gemaakt van zelfborgende moeren. Vervang deze dus nooit voor moeren zonder borging.
